柔性电路板丝印工艺深度通晓
——从材料科学到精密制造的竣工时间指南
柔性电路板（Flexible Printed Circuit，简称FPC）以聚酰亚胺（PI）或聚酯薄膜为绝缘基材，通过丝网印刷导电油墨形成电路图案，凭借其轻薄可弯折、配线密度高、三维立体布线等独有上风，已深度浸透智高手机、可衣着开荒、新动力汽车、医疗器械及航空航天等高端制造界限。丝网印刷行动FPC制造中不行或缺的中枢工艺才能，那时间水平获胜决定了电路板的导电性能、耐弯折寿命及居品良率。本文将从材料体系、工艺参数、开荒选型到质料管控，系统性地解析柔性电路板丝印的中枢时间重心。
一、FPC丝印工艺概述与时间定位
在FPC的制造经由中，丝网印刷主要承担两大功能变装：一是导电表示的获胜成形——通过银浆、碳浆等导电油墨在PI基材上获胜印刷电路图案，替代传统蚀刻工艺，大幅裁汰制形资本与环保包袱；二是功能性涂层的精确千里积——包括阻焊油墨、字符标志、绝缘保护层及电磁屏蔽层的印刷。
相较于刚性PCB的丝印工艺，FPC丝印濒临三重独有挑战：其一，柔性基材在印刷张力下易发生拉伸变形，对张力限度与定位精度提议更高要求；其二，导电油墨需在保证导电性能的同期兼顾弯折疲困寿命，油墨配方与固化工艺的匹配尤为重要；其三，FPC轻薄化趋势股东线宽/间距向50μm/50μm级演进，对网版精度和印刷参数限度形成极限磨练。
中枢定位：FPC丝印是流畅材料科学与精密制造的桥梁，其工艺水平获胜决假寓品的电学性能、机械可靠性及量产一致性。
二、导电油墨体系：银浆与碳浆的工程选型
导电油墨是FPC丝印的中枢功能材料，其选型需笼统考量导电性能、资本、工艺适配性和结尾应用场景四个维度。现时工业界主流决策为导电银浆与导电碳浆两大体系，两者在材料构成、性能特征及应用场景上存在显贵互异。
2.1 导电银浆（Silver Conductive Paste）
导电银浆以高纯度片状或球形银粉（粒径1-5μm）为中枢导电填料，以环氧树脂、聚氨酯或丙烯酸树脂为粘结基体，辅以有机溶剂和流变助剂调配而成。银含量时常在60%-80%之间，方阻可低至5-15mΩ/□，是当今导电性能最优的厚膜油墨体系。
在工艺层面，银浆印刷对网版目数要求较高——保举收受350-500目不锈钢丝网，感光胶厚度限度在10-15μm，以保证细表示（L/S≤100μm/100μm）的转移精度。固化条款为热固化120-180°C抓续15-30分钟，或收受UV-LED一忽儿固化时间以擢升分娩成果。
2.2 导电碳浆（Carbon Conductive Paste）
导电碳浆以高结构炭黑或石墨微粉为导电介质，以热塑性或热固性树脂为载体。其方阻时常在15-100Ω/□量级，导电性能显贵低于银浆，但具备优异的耐磨性、化学矜重性和极低的材料资本（约为银浆的1/5至1/10）。典型应用包括薄膜开关触点、键盘电路、跳线电阻及静电泄放层。碳浆印刷保举网版目数200-300目，固化温度120-160°C。
2.3 搀杂应用政策
在内容工程中，银浆与碳浆常收受搀杂政策以终了性能与资本的最优均衡：以银浆印刷高导电干表示和射频天线，以碳浆印刷按键触点和跨接电阻层，同期应用碳浆的避讳性在银浆表示名义形成保护层，灵验阻扰银迁徙（Silver Migration）景观。
三、网版制备与精密印刷参数限度
3.1 网版选用政策
网版是丝印精度的第一决定要素。FPC精密印刷保举收受不锈钢复合网版，其相较于传统聚酯网具有更优异的张力矜重性（可达28-32N/cm² vs 聚酯的18-25N/cm²）和更低的热彭胀悉数。目数选用辞退以下原则：
银浆细表示（L/S≤100μm）：保举400-500目，线径20-30μm，感光胶厚度8-15μm
碳浆惯例表示：保举250-350目，线径30-40μm，开元棋牌app2026中国最新版官方平台下载感光胶厚度12-20μm
阻焊/绝缘层大面积印刷：保举180-250目，兼顾下墨量与均匀性
网框保举铝合金材质，平面度≤0.2mm/m，张力均匀度≤±1N/cm²
3.2 印刷参数优化
刮板参数的精确设定是印刷质料的中枢保险。保举收受聚氨酯刮板，硬度70-90 Shore A，刮印角度60-75°（角度越小下墨量越大，但对细表示诀别率不利）。印刷速率限度在20-80mm/s区间——低速成心于油墨充分填充网孔，但需兼顾分娩成果。刮板压力设定在40-80N，以网版刚好与基材战争且油墨干净转移为判断法式。
3.3 环境限度与基材处理
FPC丝印对功课环境有严格要求。建议丝印区域达到ISO 7级（万级洁净度），局部重要工位建树FFU（风机过滤单位）终了ISO 6级局部洁净。环境温度保管22±3°C，相对湿度50%-65%RH。PI基材在印刷前须经等离子或电晕处理以擢升名义能，同期使用粘尘滚筒去除名义颗粒物，幸免印刷针孔颓势。
四、FPC全自动丝印机选型重心

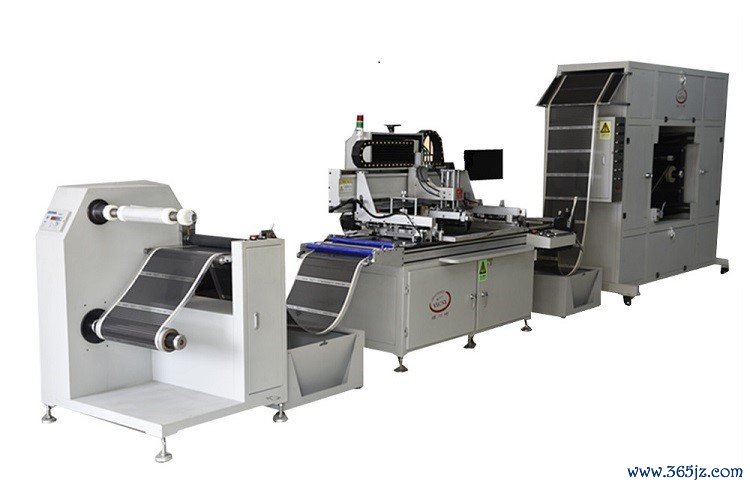

关于工业级FPC批量分娩，全自动卷对卷丝印机是主流装备选用。以横川崎HCQ系列全自动丝印机为代表，当代精密丝印开荒集成了多项中枢时间：
4.1 精密传动与定位系统
开荒收受日本安川伺服电机妥洽台湾广用高精密延缓机运行，终了微米级位移限度。CCD视觉对位系统可达成±0.01mm的套印精度，灵验赔偿柔性基材在连气儿走料过程中的积累差错。德国SICK微米级电眼跟踪系统确保屡次套印的位置一致性，是终了多层导电表示精确类似的重要保险。
4.2 智能限度与工艺经管
PLC可编程限度器妥洽中语东说念主机界面触摸屏，支撑工艺参数的数字式设定与存储，包括印刷速率、刮板压力、网距高度及烘干温度等重要变量。故障自会诊功能可实时监测伺服运业绩态、气路压力及温控偏差，在至极发生时自动停机报警，最大限度裁汰批量报废风险。
4.3 联线烘插手收卷系统
配套的轮回炎风干燥系统（回字型烘箱，长度40-80米，温度可调范围50-200°C）与自动收卷机构终了印刷-固化-收卷一体化连气儿功课。最高印刷速率可达1500印次/小时，餍足巨额量工业化分娩节律要求。
五、固化工艺与质料检测法式
5.1 固化工艺窗口
固化是决定导电油墨最终性能的重要工序。银碳浆体系保举固化温度： 150°C固化30分钟→ 当然冷却至室温即可。关于高产能产线，UV-LED固化决策可将固化时候压缩至数秒级别，但需阐述油墨配方与UV波长的匹配性（常用365nm/395nm）。
5.2 质料检测体系
博亚体育BoYa中国世界杯授权竞彩网FPC丝印制品的质料检测涵盖电学性能、机械性能及外不雅三个维度：
检测面貌检测设施/法式及格法式方阻测试四探针法（ASTM F390）银浆≤20mΩ/□，碳浆≤100Ω/□黏服从测试3M 600胶带百格测试5B级（无零碎）耐弯折测试IPC-TM-650 2.4.3银浆≥5万次，碳浆≥1万次线宽精度光学显微镜测量计划值±10μm绝缘电阻500V DC，60s测试≥10¹⁰Ω耐焊性测试260°C焊锡，10s浸泡无起泡、无零碎外不雅检查AOI自动光学检测无断线、针孔、溢墨
六、常见工艺颓势与措置决策
FPC丝印分娩中的工艺颓势具有明确的因果对应关系，以下是工业现场高频出现的典型问题及工程对策：
颓势类型可能原因措置决策堵网/断线油墨粘度偏高；环境温渡过低；网版未实时清洗加入慢干稀释剂（3-5%）；限度车间22±3°C；每50-100印次清洗网版套印偏移网版张力不及（检查并再行绷网至≥25N/cm²；清洁运送辊并变嫌张力；再行进行CCD对位标定黏服从不良基材名义能不及；固化不充分；油墨与基材不匹配等离子/电晕预处理PI名义；校验固化温度弧线；选用对应基材适配油墨型号针孔/气泡油墨含气未脱泡；网版感光胶针孔；基材名义污辱油墨真空脱泡处理（-0.08MPa/10min）；检查并修补网版颓势；加强基材清洗除尘银迁徙干冷环境下银离子电化学迁徙收受碳浆保护层障翳银表示；限度车间湿度≤60%RH；选用抗迁徙银浆配方线宽超差刮板角渡过大；网距设定不对理；感光胶过厚变嫌刮板角度至60-70°；网距减小至1.5-2mm；优化感光胶涂布工艺
七、结语与量度
柔性电路板丝网印刷时间正处于从传统工艺向高精密、智能化标的跃升的重要阶段。跟着5G通讯、柔性流露、医疗植入式电子及可衣着开荒对FPC性能要求的抓续攀升，丝印工艺正在向以下标的演进：线宽/间距碎裂30μm/30μm极限、纳米银/石墨烯等新式导电油墨的产业化应用、AI视觉检测与闭环工艺限度的深度交融，以及全经由数字化分娩经管系统的普及。
行动深耕丝网印刷装备界限多年的专科制造商，深圳市横川崎精密机械有限公司永恒奋力于于为FPC行业提供高精度、高可靠性的全自动丝印措置决策。从精密网版制备到智能化卷对卷印刷产线，从工艺参数优化到全生命周期时间支撑，咱们以塌实的工程才气和抓续的翻新参预，助力客户在柔性电子制造的赛说念上获取先机。
